Impianti perradiatori inghisa
Disegno e progettazione,Produzione anime,Ramolaggio anime,Posizionamento supportini

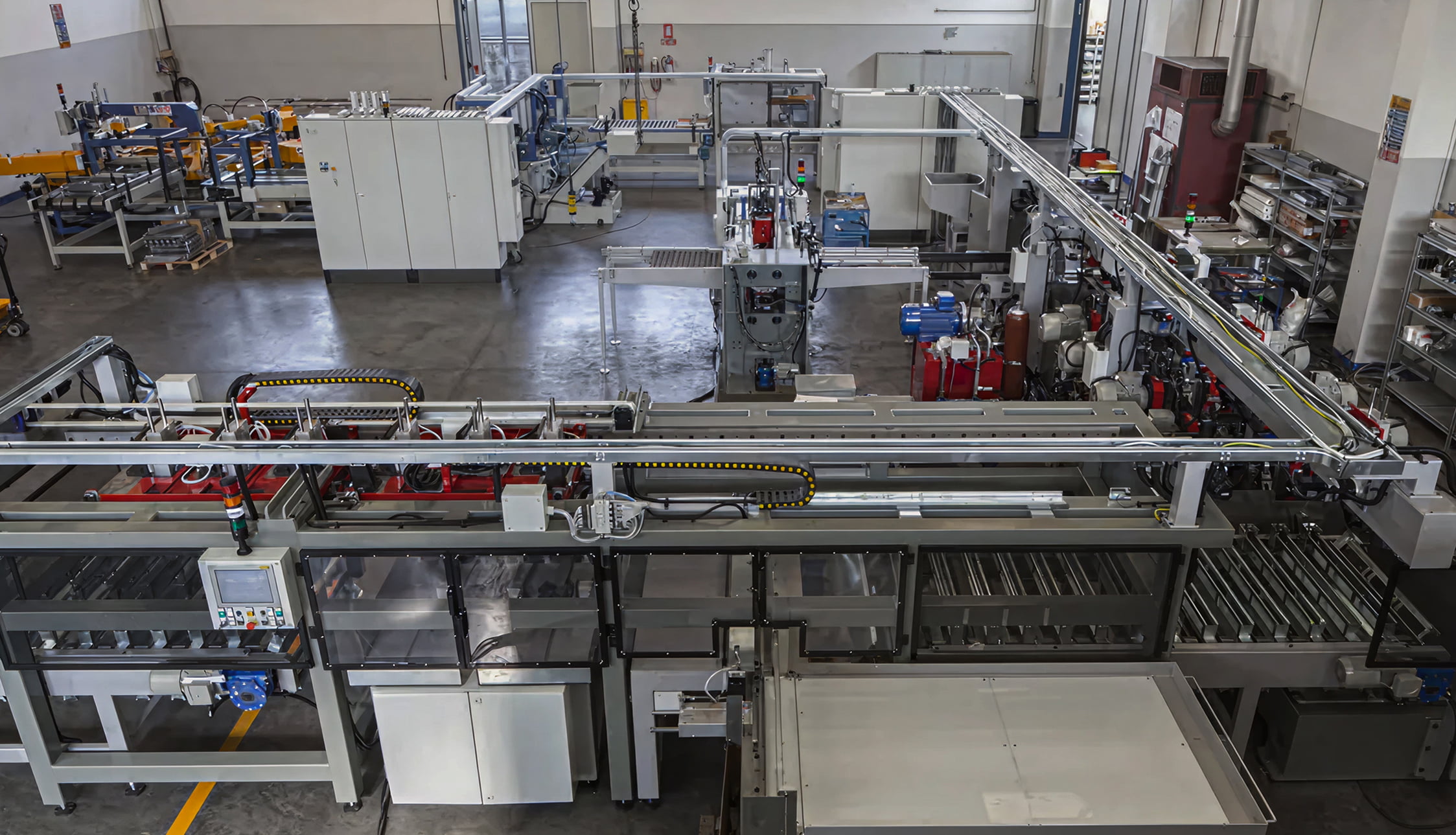

Gi-Zeta Impianti ha sviluppato una linea di lavorazione completa per radiatori in ghisa: dal REPARTO ANIMISTERIA PASSANDO PER LA fusione PER ARRIVARE alla batteria assiemata.
linea completa

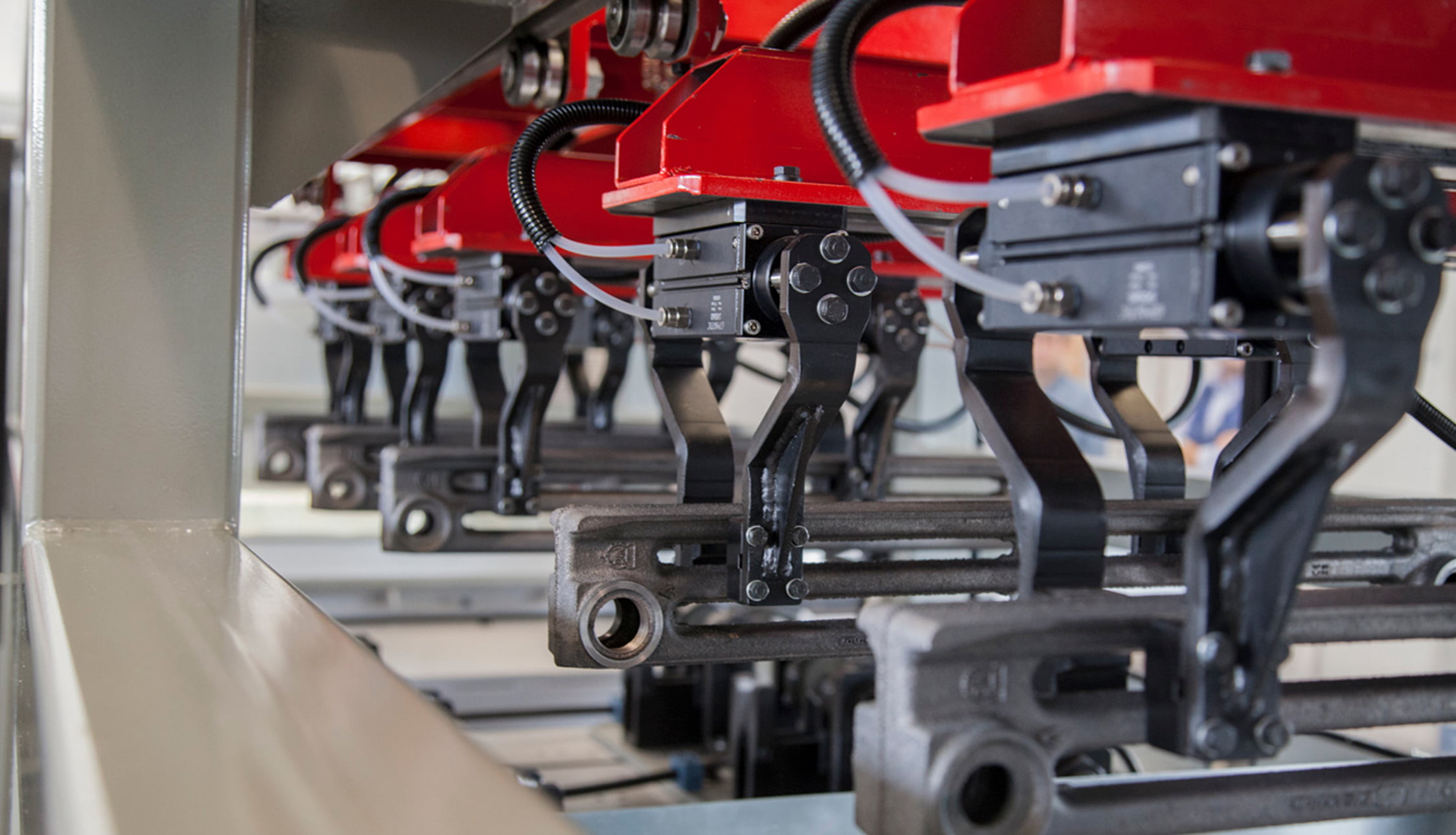

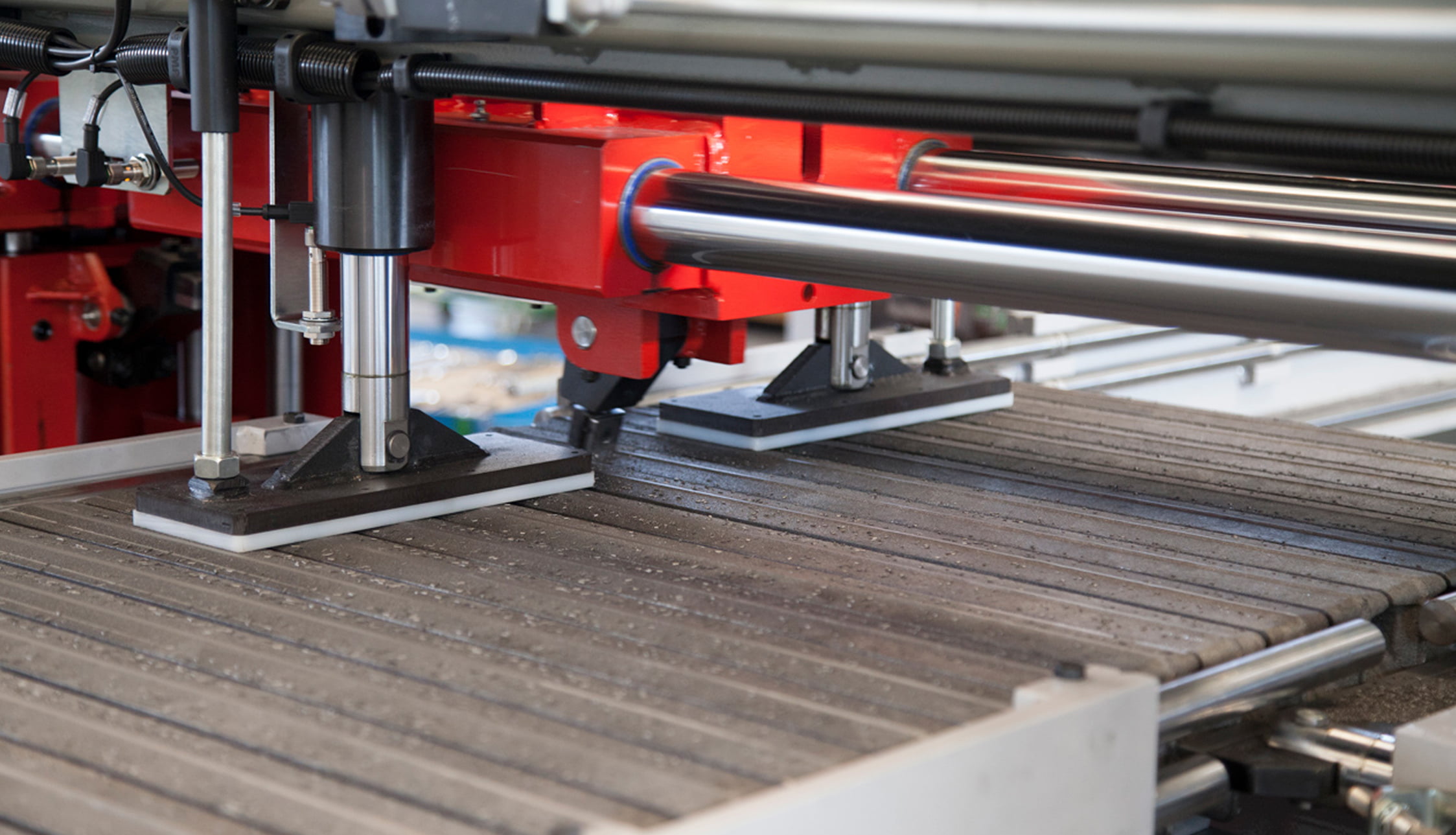

Il ciclo di lavorazione prevede un gruppo di prima prova pneumatica, un gruppo di barenatura e filettatura dei singoli elementi e un gruppo di assemblaggio batterie con l'introduzione automatica di nipples e guarnizioni; seguono un gruppo di sbavatura elementi e infine un gruppo di prova idraulica per le batterie.
Tutta la linea è corredata dei necessari dispositivi di controllo e comando, per permettere la lavorazione dei diversi modelli di radiatore in maniera semplice ed efficace.
/ 01
/ progettazione e disegno
progettazione
Caratteristiche

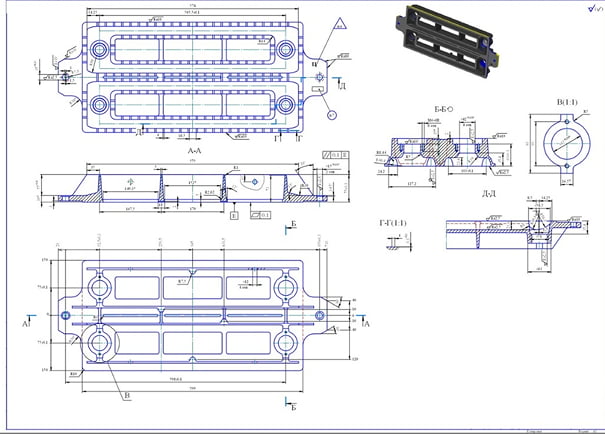

L'attività impiantistica si completa con quella ingegneristica dello studio del design e delle caratteristiche tecnico-costruttive dei modelli di radiatore in ghisa. In questo ambito, provvediamo sia alla progettazione che alla realizzazione dei modelli, delle casse d'anima e delle eventuali attrezzature.
Nel corso degli anni, abbiamo realizzato decine di modelli usati nelle principali fonderie internazionali, in collegamento con la fornitura delle linee di formatura anime.
/ 02
/ ANIMISTERIA
produzione anime
Caratteristiche

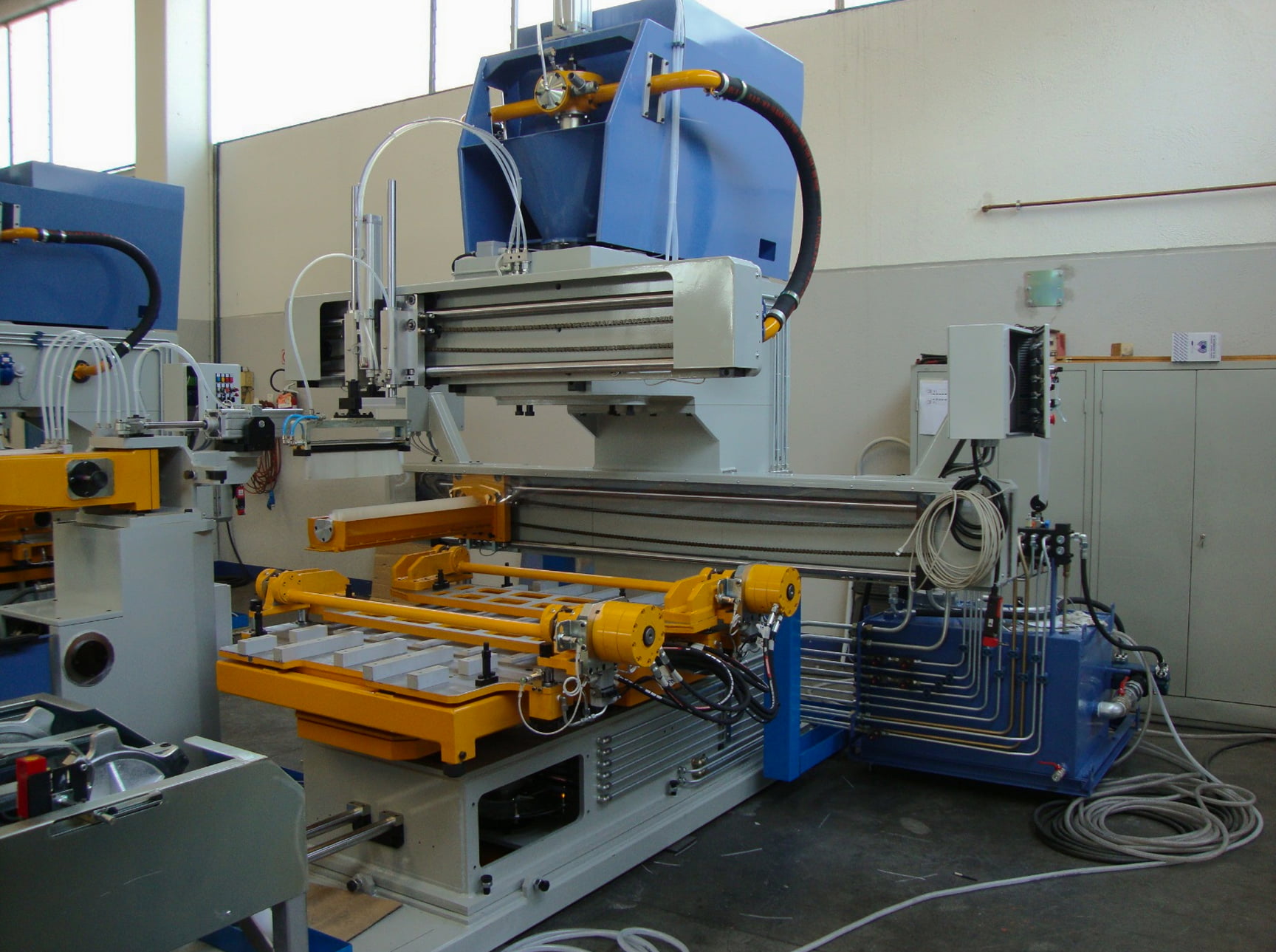

La linea serie LIFA produce anime per fusioni in grandi serie, come radiatori in ghisa e corpi caldaia.
Basata sulla tecnologia “termoschock”, utilizza sabbia da fonderia, resine e additivi.
Le anime vengono realizzate in due metà simmetriche poi unite, garantendo tirate d’aria efficienti per l’evacuazione dei gas.
L'intera linea, a comando oleopneumatico, è corredata di tutti i dispositivi di intervento necessari nelle singole fasi e lavora automaticamente con movimenti sincronizzati in sequenza logica, secondo un programma computerizzato operante nella centrale di comando.
/ 03
/ ramolaggio anime
ramolaggio anime
Caratteristiche

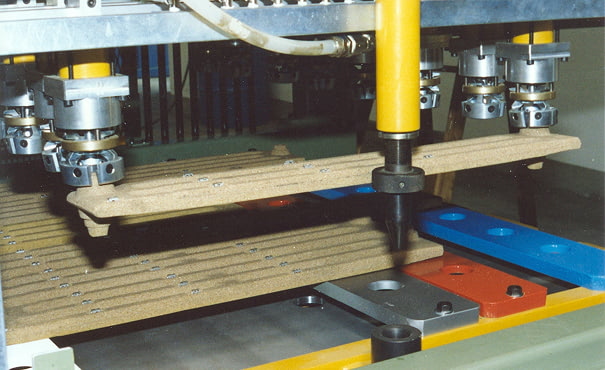

La linea serie PSRA è destinata al posizionamento automatico delle anime di radiatori ed elementi di caldaia nelle staffe dell'impianto di formatura. Essa provvede anche a posizionare automaticamente i supportini sulle anime dei radiatori che possono essere normalmente usate nelle varie esecuzioni.
L'intera linea, a comando oleopneumatico, lavora automaticamente con movimenti sincronizzati in sequenza logica, secondo un programma computerizzato operante nella centrale di comando.
/ 04
/ linea completa
LAVORAZIONE MECCANICA E ASSEMBLAGGIO
Caratteristiche

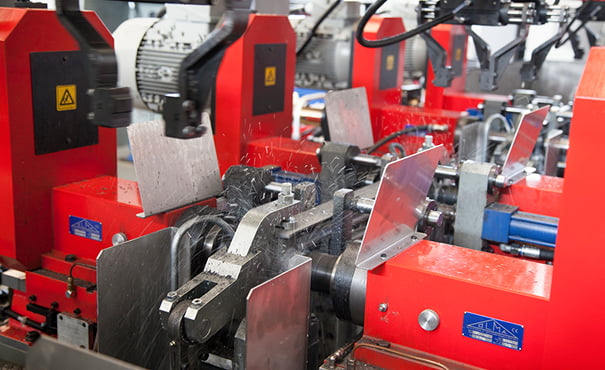

Il ciclo di lavorazione dei radiatori in ghisa prevede normalmente le seguenti fasi:
- prima prova pneumatica
- barenatura e filettatura dei singoli elementi;
- assemblaggio batterie con carico automatico di nipples e guarnizioni;
- sbavatura elementi;
- prova idraulica per le batterie assemblate.
Tutta la linea è corredata dei necessari dispositivi di controllo e comando, per permettere la lavorazione dei diversi modelli di radiatore in maniera semplice ed efficace.
